Espessura da placa: | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | Espessura de cobre: | 1oz, 0.5-2.0 onças, 1-3oz, 0.5-5oz, 0.5-4oz |
---|---|---|---|
Matéria-prima: | 1.6-2.0mm | Entrelinha mínimo: | 0,003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) |
Linha largura mínima: | 3mi, 4mil, 0.1mm, 0.1mm (instantâneo) do ouro/0.15mm (HASL), 0,1 0mm | Tamanho mínimo do furo: | 0.25mm, 0.1mm, 0,2 milímetros, 0.15-0.2mm, 0.1mm-1mm |
Revestimento de superfície: | HASL, OSP, ENIG, HASL sem chumbo, ouro da imersão | Nome do produto: | Placa de circuito impresso, conjunto da fabricação do projeto do PWB 94V0/PWB/PWB em China, PWB toma |
Destacar: | um PWB da camada,único stackup do PWB da camada,única espessura 2.5mm do PWB da camada |
A placa padrão do PWB é um termo geral para todas as placas impressas, que podem ser divididas em placas da único-camada ou em placas da multi-camada como necessário. A carcaça da placa própria é feita de um isolamento, material não-dobrável. Você pode ver aquele na superfície
O material prendendo é folha de cobre. Originalmente, a folha de cobre é em geral placa coberta, mas no processo de manufatura, a parte média é gravada afastado, e a parte restante transforma-se uma rede de linhas pequenas. Estas linhas são chamadas condutores

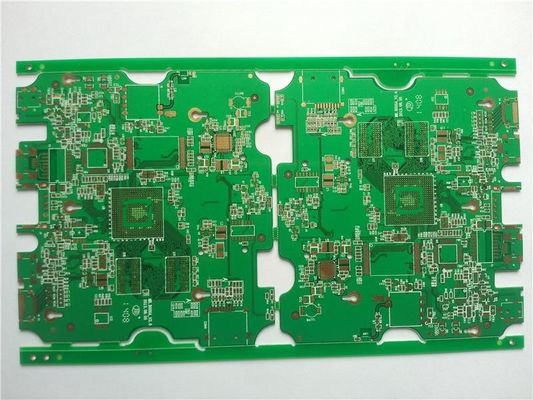

teste padrão) ou fiação, e usado para fornecer a conexão do circuito das peças no PWB. A placa do PWB é V-CUT
Kerongda é um fabricante do PWB, proporcionando serviços turnkey turnkey e parciais do conjunto da placa de circuito impresso. Nós podemos produzir a placa personalizada do PWB e PCBA para a cor da máscara você, da solda do PWB, o material, a espessura etc… todos pode ser chosed como suas procuras.
SMT
O processamento do remendo de SMT comprará componentes de acordo com BOM, BOM forneceu por clientes e confirma o plano de PMC da produção. Após o trabalho preparatório é terminado, nós começará programar de SMT, a malha de aço do laser da fabricação e soldará a impressão da pasta de acordo com o processo de SMT.
