Detalhes do produto:
|
| Espessura da placa: | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m | Espessura de cobre: | 1oz, 0.5-2.0 onças, 1-3oz, 0.5-5oz, 0.5-4oz |
|---|---|---|---|
| Matéria-prima: | FR-4, CEM-3, de alumínio, CEM-1 OU FR-4, alume | Aplicação: | Dispositivo da eletrônica, produtos eletrónicos de consumo, produtos eletrônicos, industriais, e ass |
| Cor: | Cor verde, personalizada, azul em seu pedido | Padrões: | Classe II-III de IPC-A-610 E, classe 2 do IPC 6021, testes de TDR, ISO 9001, classe 3 |
| Linha largura mínima: | 3mi, 4mil, 0.1mm, 0.1mm (instantâneo) do ouro/0.15mm (HASL), 0,1 0mm | Tamanho mínimo do furo: | 0.25mm, 0.1mm, 0,2 milímetros, 0.15-0.2mm, 0.1mm-1mm |
| Destacar: | PWB tomado partido dobro do cabo flexível,PWB tomado partido dobro do núcleo do metal,conjunto frente e verso do PWB |
||

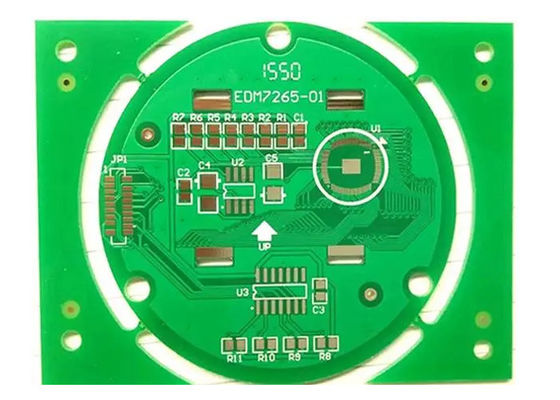

A placa frente e verso do PWB é uma placa muito importante do PWB na placa de circuito, o mercado tem placa frente e verso do PWB da base do metal da placa de circuito, a placa de circuito de cobre pesada da folha Olá!-Tg, a placa de circuito frente e verso de enrolamento lisa, o PWB de alta frequência, a placa de circuito frente e verso de alta frequência da base dielétrica misturada, etc. É apropriado para uma vasta gama de indústrias da alto-tecnologia como: telecomunicações, fonte de alimentação, computador, controle industrial, instrumentos digitais dos produtos, os científicos e os educacionais, instrumentos médicos, automóveis, defesa aeroespacial e assim por diante.
A diferença entre placa frente e verso do PWB e a placa único-tomada partido do PWB é que o circuito do único-painel está somente em um lado da placa do PWB, quando o circuito frente e verso do PWB puder estar nos dois lados da placa do PWB, com furos no meio para conectar o circuito frente e verso da placa do PWB. Os parâmetros de placa frente e verso do PWB além do que o processo de produção de placa frente e verso do PWB são diferentes daquele da placa único-tomada partido do PWB, lá são igualmente um processo de naufrágio de cobre, isto é, o processo de condução frente e verso do circuito.
| Espessura de cobre | 1oz~3oz, 0.5-5 onças |
| Espessura da placa | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm |
| Mínimo Furo Tamanho | 0.25mm, 0.1mm, 0,2 milímetros, 0.15-0.2mm, 0.1mm-1mm |
| Entrelinha mínimo | 0,003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) |
| Aplicação | Dispositivo da eletrônica, produtos eletrónicos de consumo, produtos eletrônicos, industriais, e assim por diante |
| Camada | 1~20 camadas, 1-24layers |
| Matéria-prima | FR4, de alumínio, TG, Rogers, CEM-1 |
| Linha largura mínima | 3mi, 4mil, 0.1mm, 0.1mm (instantâneo) do ouro/0.15mm (HASL), 0,1 0mm |
| Revestimento de superfície | HASL, OSP, ENIG, HASL sem chumbo, ouro da imersão |
| Nome do produto | Placa de circuito impresso, fabricação do projeto do PWB 94V0/PWB |
| Máscara da solda | Azul, verde. Vermelho. Azul. Branco. Black.Yellow, verde/etc. preto/branco/vermelho/azul, |
| Rohs | Sem chumbo |
| PCBA Turnkey | PCB+components sourcing+assembly+package | ||||
| Detalhes do conjunto | SMT e Através-furo, linhas do ISO | ||||
| Prazo de execução | Protótipo: 15 dias do trabalho. Ordem maciça: 20~25 dias do trabalho | ||||
| Teste em produtos | Teste de voo da ponta de prova, inspeção do raio X, AOI Test, teste funcional | ||||
| Quantidade | Quantidade mínima: 1pcs. Protótipo, ordem pequena, ordem maciça, toda a APROVAÇÃO | ||||
| Arquivos nós necessidade | PWB: Arquivos de Gerber (CAM, PWB, PCBDOC) | ||||
| Arquivos nós necessidade | Componentes: Bill de materiais (lista de BOM) | ||||
| Arquivos nós necessidade | Conjunto: Arquivo do Picareta-N-lugar | ||||
| Tamanho do painel do PWB | Tamanho mínimo: polegadas 0.25*0.25 (6*6mm) | ||||
| Tamanho máximo: polegadas 20*20 (500*500mm) | |||||
| Tipo da solda do PWB | Pasta solúvel em água da solda, RoHS sem chumbo | ||||
| Detalhes dos componentes | Voz passiva para baixo ao tamanho 0201 | ||||
| Detalhes dos componentes | BGA e VFBGA | ||||
| Detalhes dos componentes | Chip Carriers sem chumbo /CSP | ||||
| Detalhes dos componentes | Conjunto frente e verso de SMT | ||||
| Detalhes dos componentes | Passo fino a 0.8mils | ||||
| Detalhes dos componentes | Reparo e Reball de BGA | ||||
| Detalhes dos componentes | Remoção e substituição da parte | ||||
| Pacote componente | Corte a fita, tubo, carretéis, peças fracas | ||||
| Conjunto do PWB | Perfuração-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Testes elétricos-----SMT-----Solda da onda-----Montagem-----TIC-----Testes de função-----Testes da temperatura & da umidade | ||||
Nossas vantagens:
1. Programa e teste funcional e pacote por livre.
2. De alta qualidade: Padrão de IPC-A-610E, E-teste, raio X, teste de AOI, QC, teste funcional de 100%.
3. Serviço profissional: PCB/FPC/Aluminium que faz, SMT, MERGULHO, fonte componente, OEM com 21 anos de experiência.
4. Certificações: UL, 94v-0, CE, GV, FCC, RoHS, ISO9001, ISO14001, IATF16949
Kerongda é um fabricante do PWB, proporcionando serviços turnkey turnkey e parciais do conjunto da placa de circuito impresso. Nós podemos produzir a placa personalizada do PWB e PCBA para a cor da máscara você, da solda do PWB, o material, a espessura etc… todos pode ser chosed como suas procuras.
