Detalhes do produto:
|
| Destacar: | Relés do PWB T73,5 relés 15A do PWB do Pin,125VAC Mini Relay elétrico |
||
|---|---|---|---|
|
Os sparameters específicos principais
|
|
|
Módulo de relé
|

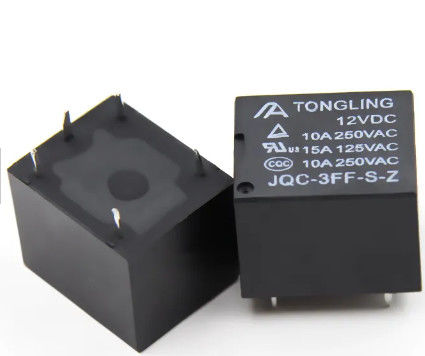

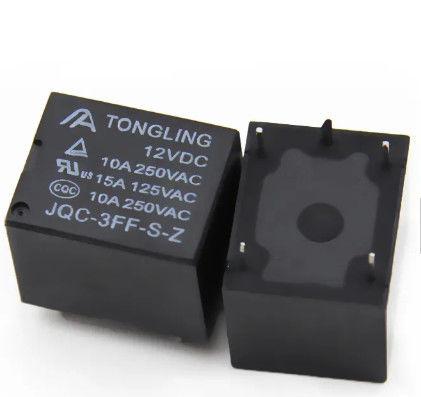

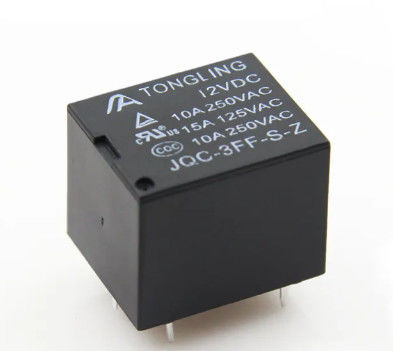

Relé de JQC-3FF (T73, YF3F, Sangyou SRD, Hongfa HF3FF)
|
|
Tensão da bobina
|
C.C.: 3V 5V 6V 9V 12V 18V 24V 48V
|
|
Formulário do contato
|
SPDT-CO (1 formulário C) - 5 pinos
|
|
Material do contato
|
Liga de prata
|
|
Pin
|
Pin 5
|
|
Avaliação do contato
|
10A 250VAC, 15A 125VAC
|
|
Poder da bobina
|
0.36W
|
|
Tamanho
|
19.2mm*15.4mm*15.4mm
|
Dados da bobina (em 20℃)
|
Tensão nominal (VDC)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0.36W
|
|
Resistência de bobina (Ω±10%)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
Atual avaliado (miliampère)
|
120
|
71,4
|
60
|
40
|
30
|
20
|
15
|
7,5
|
|
|
Max Release Voltage (VDC)
|
2,25
|
3,75
|
4,5
|
6,75
|
9
|
13,5
|
18
|
36
|
|
|
Min Release Voltage (VDC)
|
0,15
|
0,25
|
0,3
|
0,45
|
0,6
|
0,9
|
1,2
|
2,4
|
|
|
Max Applicable Voltage
|
130% da tensão avaliado em 70℃ e 170% em 23℃
|
||||||||
Dados do contato
|
Avaliações do contato
|
10A 250VAC 15A 125VAC
|
|
Carga mínima
|
100mA 5VDC
|
|
Max Switching Voltage
|
250VAC/30VDC
|
|
Max Switching Current
|
15A
|
|
Max Switching Power
|
2500VA/240W
|
|
Resistência de contato
|
100mΩMax em 6VDC 1A
|
|
Esperança de vida
|
Elétrico: 100.000 operações (em 30 operações/minuto)
|
|
Mecânico: 10.000.000 operações (em 30 operações/minuto)
|
Dados de Characterinstics
|
Resistência de isolação
|
100MΩMin em 500VDC
|
|
Força dielétrica entre contatos abertos
|
750VAC (50/60Hz para um minuto)
|
|
Entre contatos e bobina
|
1500VAC (50/60Hz para um minuto)
|
|
Opere o tempo
|
10ms
|
|
Tempo da liberação
|
5ms
|
|
Variação da temperatura
|
-40℃ a +85℃
|
|
Resistência de choque
|
Extremos de funcionamento: 10G
|
|
Limites de dano: 100G
|
|
|
Resistência da vibração
|
10-55Hz, 1.5mm
|
|
Frequência de Max.switching
|
Mecânico: 18.000 operations/hr
|
|
Elétrico: 1.800 operations/hr
|
|
|
Umidade
|
40-85%
|
|
Peso
|
10g aproximado
|
|
Standard de segurança
|
UL TUV ROSH DE CQC
|
| Quantidade (partes) | 1 - 2000 | 2001 - 10000 | >10000 |
| Prazo de execução (dias) | 7 | 15 | Para para ser negociado |
