Detalhes do produto:
|

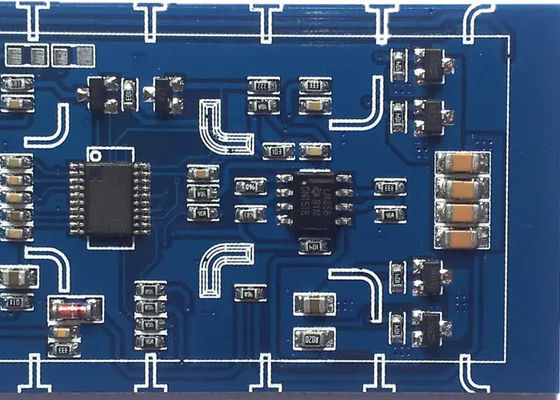

| Nome do produto: | Placa de circuito impresso, conjunto da fabricação do projeto do PWB 94V0/PWB/PWB em China, PWB toma | Material: | FR-4 |
|---|---|---|---|
| Espessura da placa: | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m | Tipo: | Placa customizável, eletrônica, conjunto eletrônico do PWB, placa do PWB do alarme |
| Aplicação: | Dispositivo da eletrônica, produtos eletrónicos de consumo, produtos eletrônicos, industriais, e ass | Cor: | Cor verde, personalizada, azul em seu pedido |
| Camadas: | 1-28 | Tamanho mínimo do furo: | 0.25mm, 0.1mm, 0,2 milímetros, 0.15-0.2mm, 0.1mm-1mm |
| Destacar: | externalize o conjunto da eletrônica,conjunto da eletrônica do protótipo,fabricante do PWB do ems |
||
SMT
O processamento do remendo de SMT comprará componentes de acordo com BOM, BOM forneceu por clientes e confirma o plano de PMC da produção. Após o trabalho preparatório é terminado, nós começará programar de SMT, a malha de aço do laser da fabricação e soldará a impressão da pasta de acordo com o processo de SMT.
Os componentes serão montados na placa de circuito através do mounter de SMT, e a detecção ótica automática em linha de AOI será realizada caso necessário. Após o teste, a curva perfeita da temperatura da fornalha do reflow é ajustada para deixar a placa de circuito corre através da solda do reflow.
Após a inspeção necessária de IPQC, o material do MERGULHO pode então ser passado através da placa de circuito que usa o processo do MERGULHO e então com da solda da onda. Então é hora de realizar o processo necessário da cargo-fornalha.
Acima dos processos são terminados afinal, QA conduzirá um teste detalhado para assegurar a qualidade de produto.
Vantagens da única placa de circuito da camada
(1) baixo custo: O custo de fabrico da placa do PWB da único-camada é relativamente baixo, porque somente uma camada da folha de cobre e uma camada de carcaça são necessários, e o processo de manufatura é relativamente simples.
(2) produção fácil: Comparado com outros tipos estruturais de placa do PWB, o método de produção da placa do PWB da único-camada é relativamente simples, precisa somente de realizar a fiação do único-lado e a corrosão da único-camada, assim que a dificuldade da produção é baixa.
(3) confiança alta: a placa do PWB da Único-camada não tem a fiação e a conexão da multi-camada, assim que não é fácil procurar um caminho mais curto e problemas da interferência, com confiança alta.
(4) apropriado para o circuito simples: a placa do PWB da único-camada é apropriada para o projeto de circuito simples, tal como as luzes do diodo emissor de luz, som, etc., pode encontrar a maioria da baixa complexidade das exigências do circuito.
| PCBA Turnkey | PCB+components sourcing+assembly+package | ||||
| Detalhes do conjunto | SMT e Através-furo, linhas do ISO | ||||
| Prazo de execução | Protótipo: 15 dias do trabalho. Ordem maciça: 20~25 dias do trabalho | ||||
| Teste em produtos | Teste de voo da ponta de prova, inspeção do raio X, AOI Test, teste funcional | ||||
| Quantidade | Quantidade mínima: 1pcs. Protótipo, ordem pequena, ordem maciça, toda a APROVAÇÃO | ||||
| Arquivos nós necessidade | PWB: Arquivos de Gerber (CAM, PWB, PCBDOC) | ||||
| Arquivos nós necessidade | Componentes: Bill de materiais (lista de BOM) | ||||
| Arquivos nós necessidade | Conjunto: Arquivo do Picareta-N-lugar | ||||
| Tamanho do painel do PWB | Tamanho mínimo: polegadas 0.25*0.25 (6*6mm) | ||||
| Tamanho máximo: polegadas 20*20 (500*500mm) | |||||
| Tipo da solda do PWB | Pasta solúvel em água da solda, RoHS sem chumbo | ||||
| Detalhes dos componentes | Voz passiva para baixo ao tamanho 0201 | ||||
| Detalhes dos componentes | BGA e VFBGA | ||||
| Detalhes dos componentes | Chip Carriers sem chumbo /CSP | ||||
| Detalhes dos componentes | Conjunto frente e verso de SMT | ||||
| Detalhes dos componentes | Passo fino a 0.8mils | ||||
| Detalhes dos componentes | Reparo e Reball de BGA | ||||
| Detalhes dos componentes | Remoção e substituição da parte | ||||
| Pacote componente | Corte a fita, tubo, carretéis, peças fracas | ||||
| Conjunto do PWB | Perfuração-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Testes elétricos-----SMT-----Solda da onda-----Montagem-----TIC-----Testes de função-----Testes da temperatura & da umidade | ||||
1, a densidade do conjunto da placa de circuito da multi-camada é alto, o tamanho é pequeno, com o volume de produtos eletrônicos está obtendo menor e menor, a função da placa de circuito do PWB é exigências mais altas igualmente propostas, a procura para a placa de circuito da multi-camada igualmente está aumentando.
2, a seleção da placa de circuito do PWB da multi-camada que coloca a linha são convenientes, o comprimento da linha de colocação é encurtado extremamente, a linha de colocação entre os componentes eletrônicos é reduzida, mas para melhorar igualmente a taxa de transmissão do sinal de dados.
